Tipi di Widget
Esistono diversi tipi di widget che possono essere utilizzati in una dashboard realizzata tramite Dashboard Builder. Questi possono essere raggruppati logicamente a seconda della tipologia di dato che permettono di rappresentare in:
KPI: tutti i widget che permettono di rappresentare KPI e formule;
Events: tutti i widget che permettono di rappresentare gli eventi registrati a bordo macchina;
Telemetry: tutti i widget dedicati a rappresentare variabili di telemetria.
Di seguito una descrizione dettagliata di tutti i tipi di widget raggruppati per tipologia di dato.
KPI

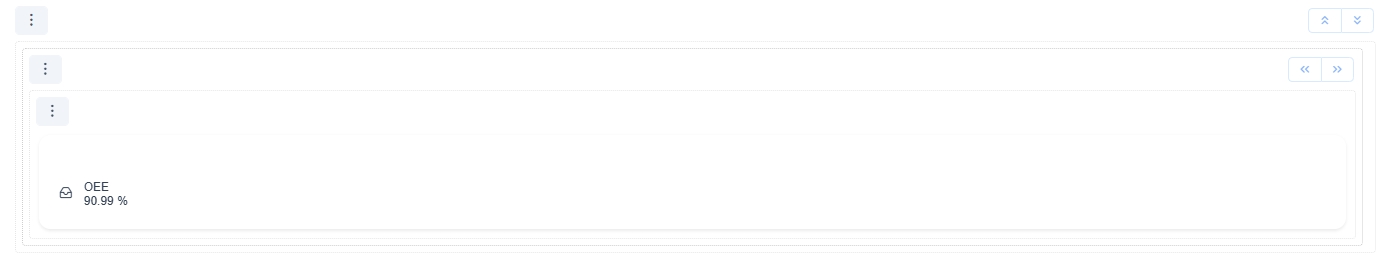

Card

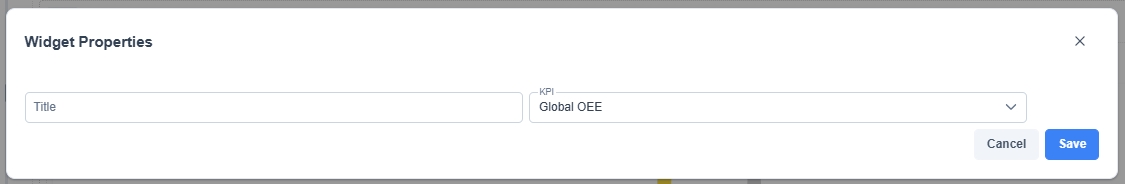

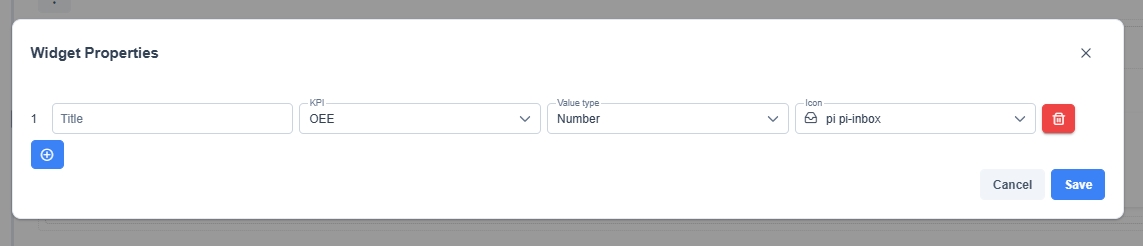

Un semplice componente rappresentante un singolo valore. Il contenuto può essere configurato tramite la seguente finestra. Qui può essere scelto il KPI da mostrare fra quelli disponibili e lo stile grafico dell'elemento.
Chart

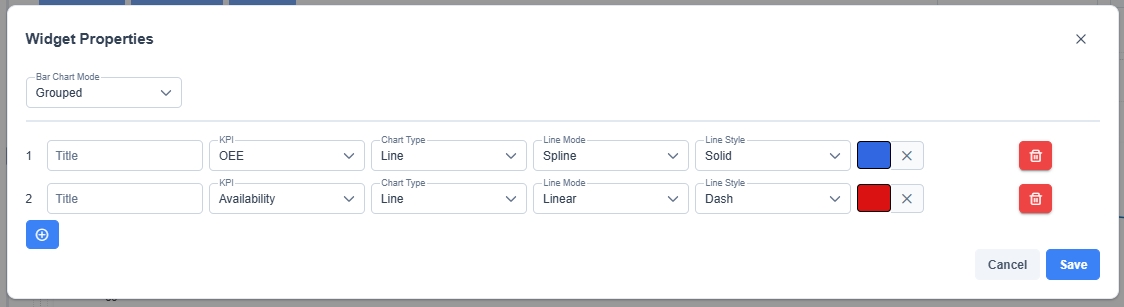

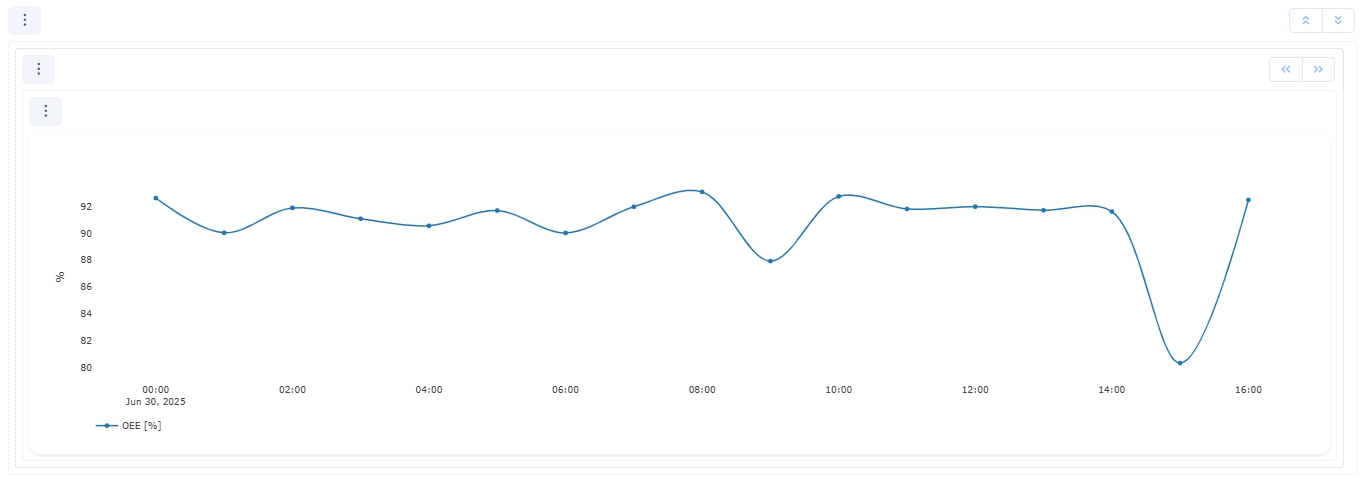

Questo componente permette di visualizzare un grafico con una o più tracce riportate. Nella finestra di configurazione è possibile configurare le varie tracce da mostrare e il loro aspetto grafico. Nota che i dati visualizzati sono i KPI disponibili per l'asset nel tempo.
Gauge

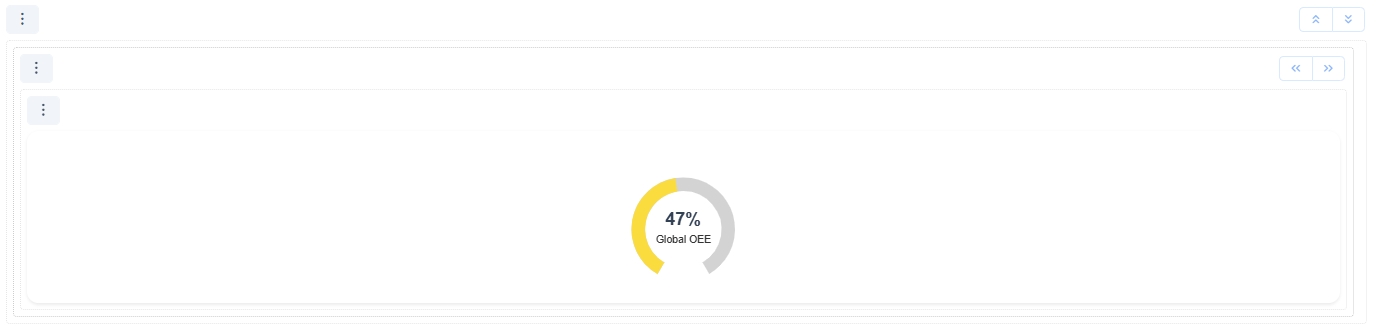

Un esempio di gauge è riportato nell'immagine sopra stante. Anche in questo caso è possibile configurare il KPI rappresentato tramite apposita finestra.

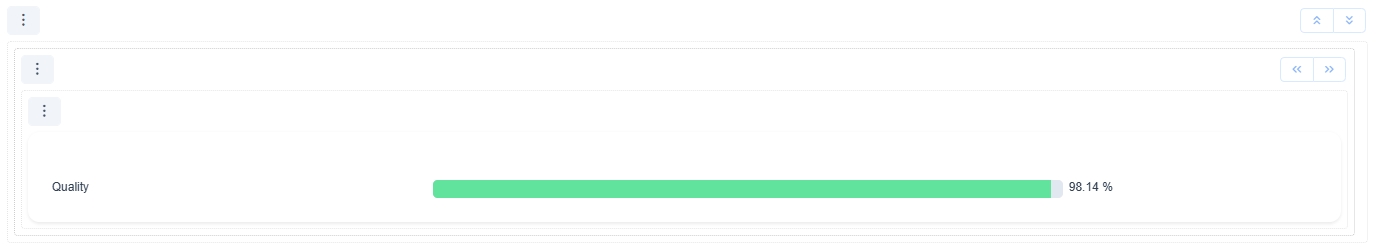

Progress Bar

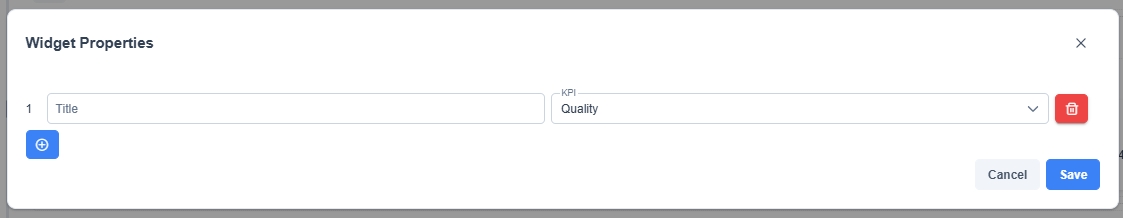

Una progress bar permette di visualizzare un KPI purché espresso in percentuale. Si può configurare quale KPI visualizzare tramite apposita finestra.

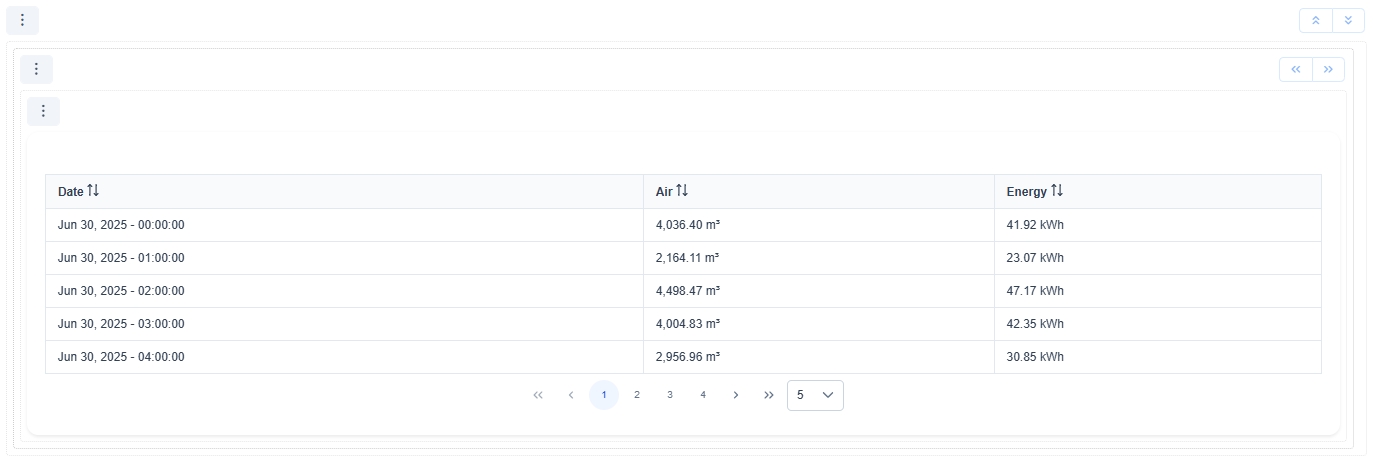

Table

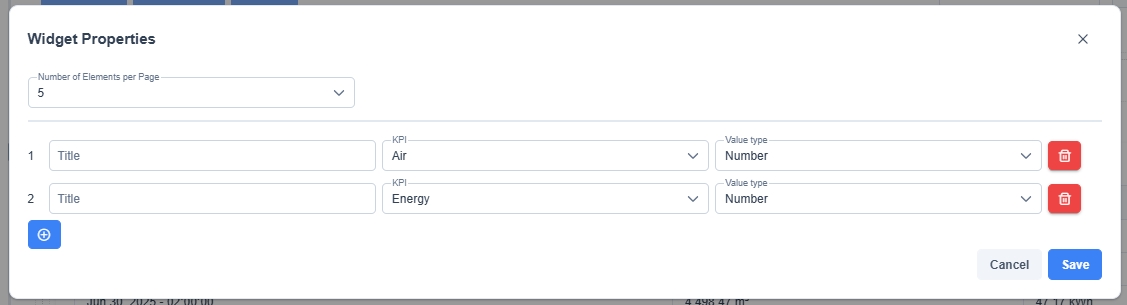

Una tabella permette di visualizzare un KPI in formato tabellare. Ogni riga rappresenta un intervallo temporale in cui viene visualizzato il dato. Il resample temporale dipende da come è configurata la pagina nell'intestazione della tabella. La finestra di configurazione permette di configurare i KPI da mostrare nelle varie colonne e il numero di righe.
Events
Pareto

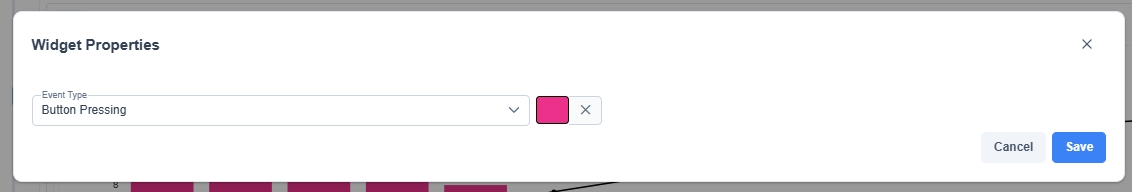

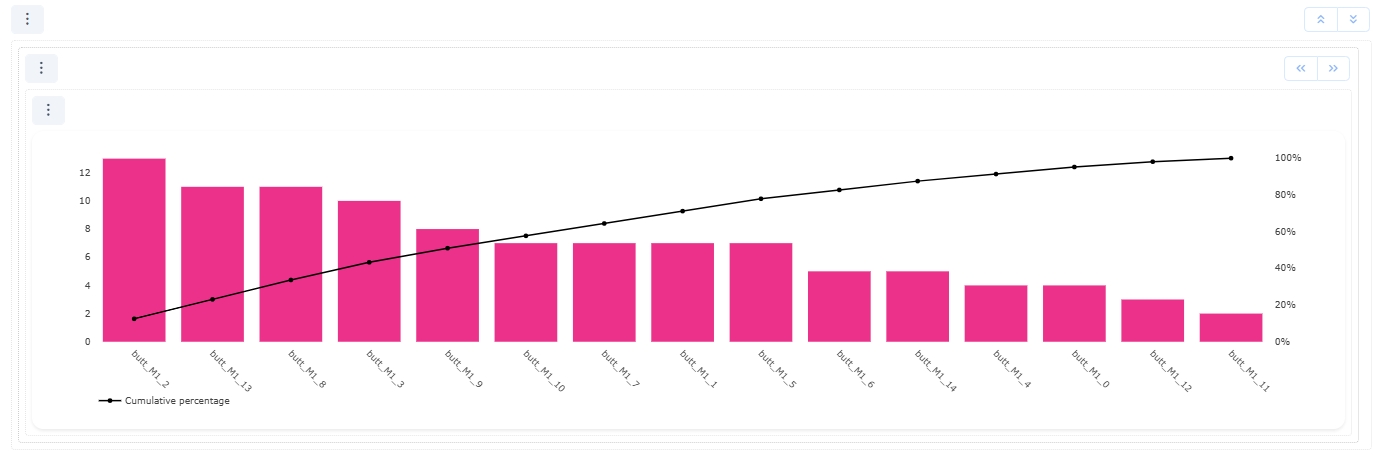

Il Dashboard Builder permette di realizzare una grafico di tipo Pareto per tutti gli eventi registrati. La finestra di configurazione permette all'utente di scegliere la tipologia di evento per la quale realizzare il Pareto e il colore da utilizzare per colorare i bin del grafico.

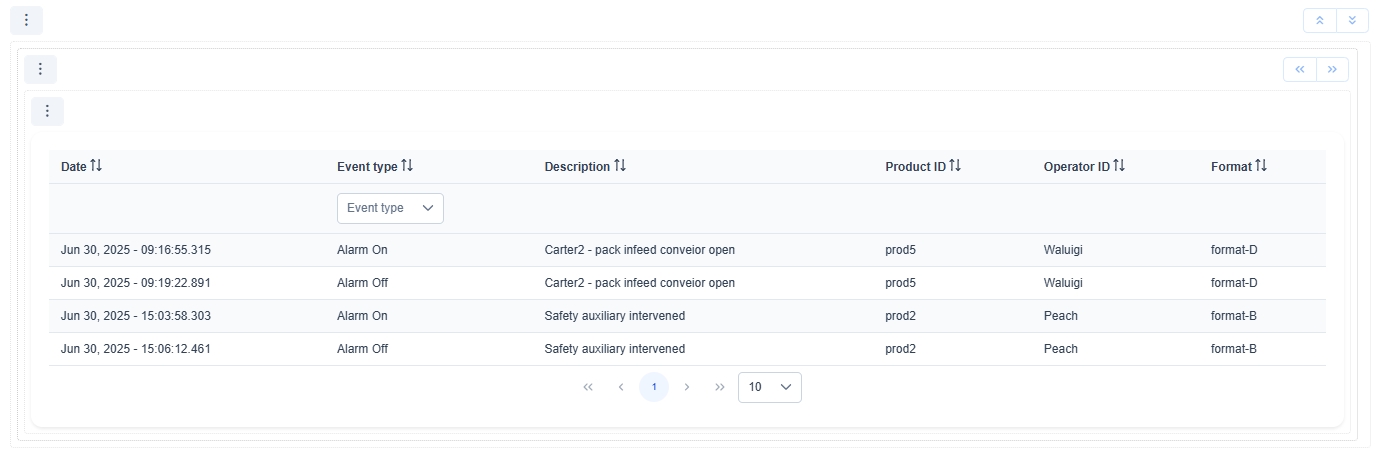

Table

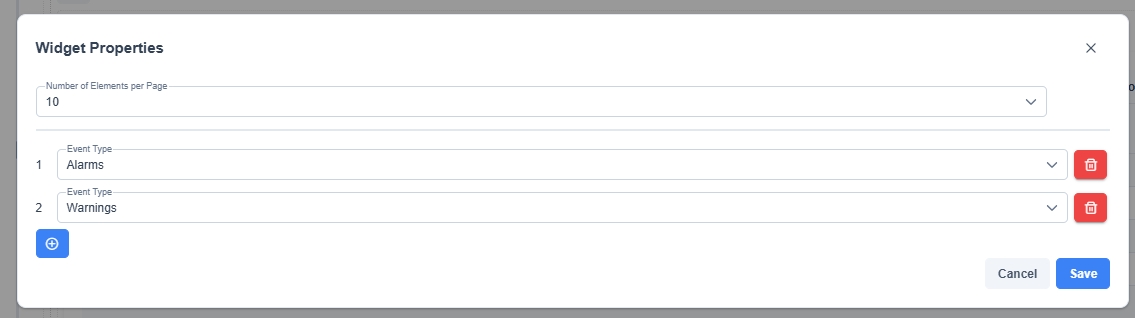

Questo widget permette di inserire una tabella di eventi del tipo selezionato. La finestra di configurazione permette di scegliere la tipologia di evento da considerare e il numero di righe da mostrare. Possono anche essere configurati più tipi di evento da mostrare.
Telemetry

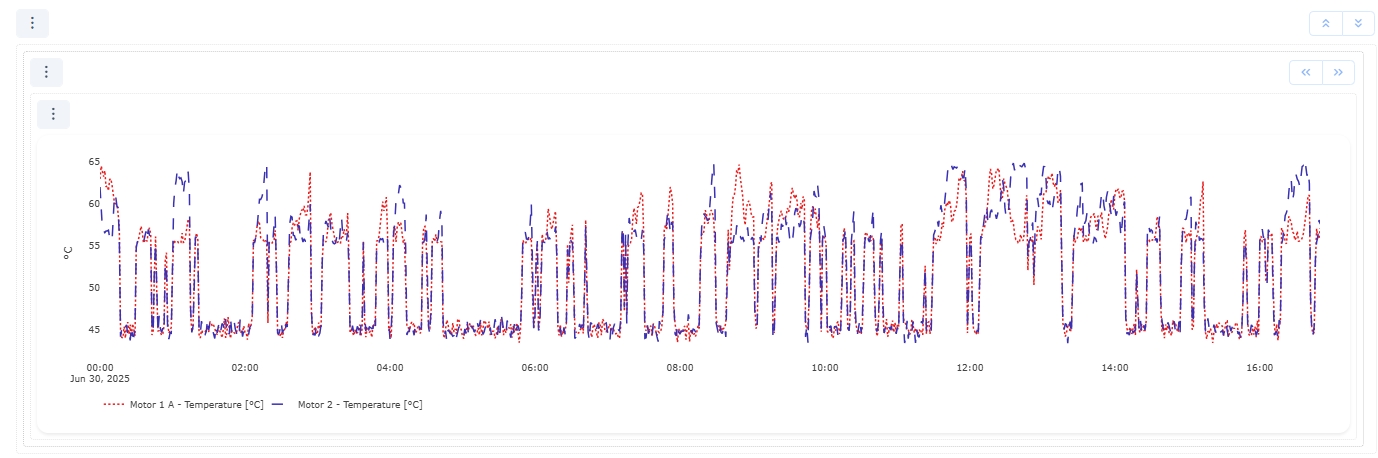

Chart

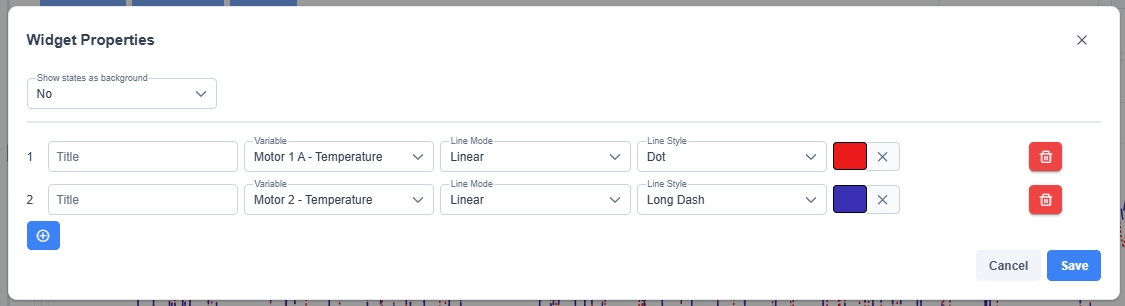

Il widget di tipo Chart permette di visualizzare un grafico con alcune tracce rappresentanti variabili di telemetria. Le tracce da visualizzare e il loro stile grafico possono essere definite nella finestra di configurazione.
